Sur la ligne ferroviaire reliant Stabio, en Suisse, à Bevera, en Italie, les installations de signalisation des deux pays ont subi des dommages causés par la foudre. Cela s’est produit malgré le découplage galvanique des systèmes de retour. Des surtensions ont été transmises via le câble principal reliant les deux installations de signalisation. Enotrac a réalisé une analyse des causes et élaboré des mesures afin de garantir, à l’avenir, une protection contre la foudre ainsi qu’un équilibrage des potentiels adapté des installations de signalisation.
A propos du projet

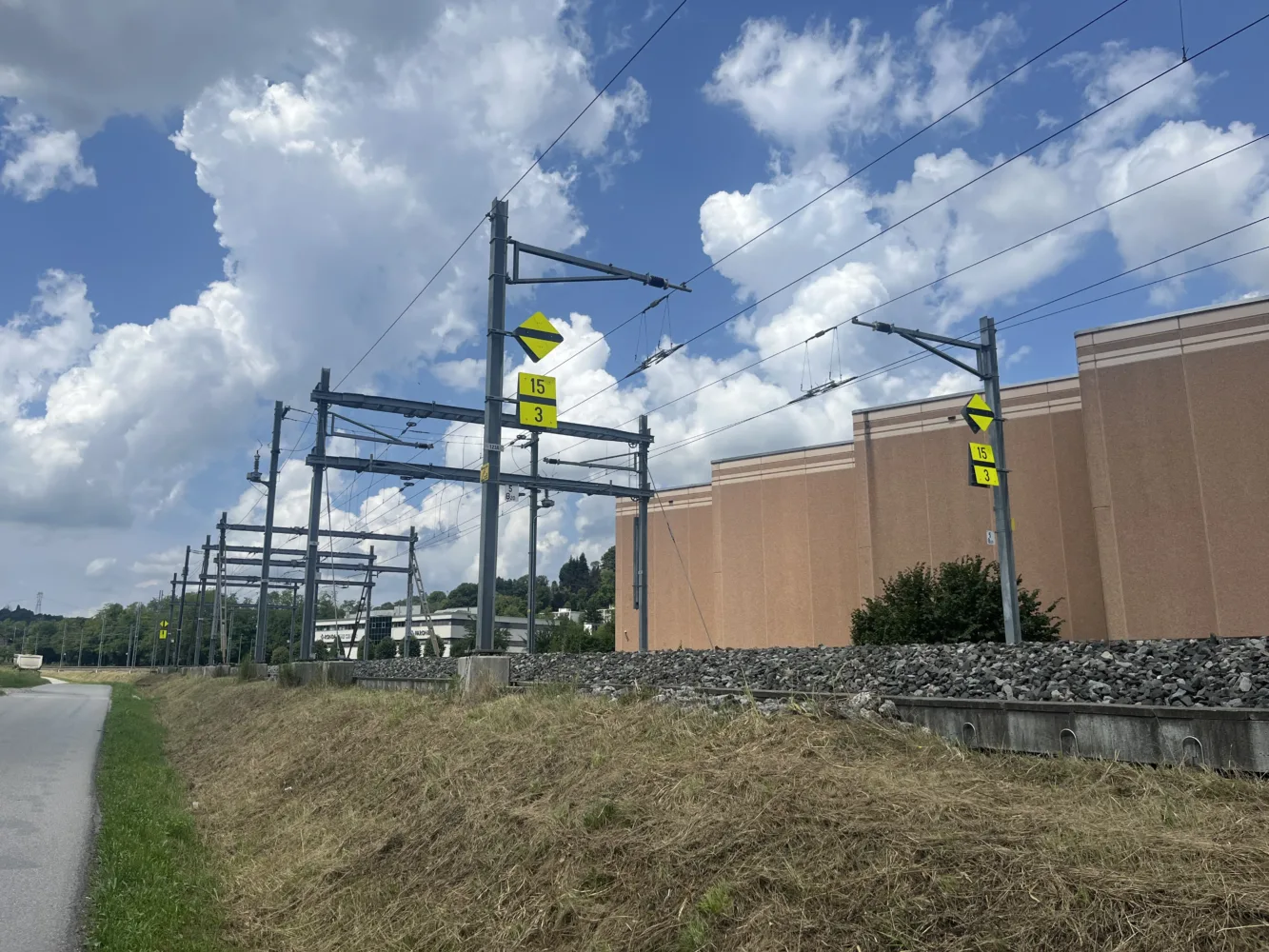

La ligne Mendrisio–Varese relie deux systèmes d’alimentation de traction ferroviaire : le système 15 kV / 16.7 Hz des Chemins de fer fédéraux suisses (CFF) et le système à courant continu de 3 kV de la Rete Ferroviaria Italiana (RFI). Ces deux systèmes sont électriquement découplés au niveau du point de séparation commun. Néanmoins, un câble principal relie l’installation de sécurité située à Stabio, du côté suisse, à celle de Bevera, du côté italien.
A la suite d’un coup de foudre du côté italien, il a été constaté que des surtensions avaient été transmises par ce câble et avaient causé des dommages dans les deux installations.
Le défi résidait dans la combinaison de différents systèmes de mise à la terre, d’une infrastructure transfrontalière et d’une situation particulière en matière de protection contre la foudre. En collaboration avec les CFF et des partenaires industriels, différentes solutions ont été analysées et évaluées sur le plan technique. L’objectif était de maîtriser durablement cette situation complexe de mise à la terre et d’éviter toute défaillance future.
Notre contribution
Enotrac a analysé la cause du sinistre, développé différentes solutions et en a déduit un plan d’action concret. L’accent a été mis sur un concept de mise à la terre adapté ainsi que sur une protection renforcée contre la foudre et les surtensions.
Nos prestations en bref:
- Analyse du mécanisme endommagé
- Évaluation des systèmes existants de mise à la terre et de protection contre la foudre
- Élaboration et comparaison de plusieurs solutions
- Définition d’un système optimisé de mise à la terre et de liaison équipotentielle
- Conception d’une protection échelonné contre la foudre et les surtensions
La solution repose essentiellement sur une gestion ciblée des potentiels, complétée par une mise à la terre supplémentaire, ainsi que sur l’utilisation de dispositifs performants de protection contre les surtensions, afin de limiter de manière sûre les différences de potentiel critiques et de réduire les sollicitations du câble principal existant.
Les principaux chiffres
-
Client
Chemins de fer fédéraux suisses CFF
-
Période
Juillet 2025 – Mars 2026
-
Lieu
Stabio, Suisse et Bevera, Italie
