Magnetfeldstudien (NIS-Studien)

Enotrac legt großen Wert auf innovative Technologien, umfassende Analysen und praxisnahe Lösungen. Insbesondere bei Magnetfeldstudien (NIS-Studien) setzt Enotrac auf fortschrittliche Simulations-Tools wie FABEL und EMFCALC, um die Belastung durch nichtionisierende Strahlung (NIS) im Umfeld von Unterwerken, Übertragungsleitungen und Fahrleitungsanlagen zu untersuchen. Diese Studien stellen sicher, dass die elektromagnetische Umgebung den geltenden Normen und gesetzlichen Grenzwerten entspricht.

Simulation mit FABEL und EMFCALC: Präzise Erstellung elektrischer Modelle

Bei Enotrac bilden die Simulations-Tools FABEL und EMFCALC das Herzstück der Magnetfeldstudien, indem sie eine präzise Erstellung detaillierter elektrischer Modelle ermöglichen. Insbesondere für relevante Anlagen wie Unterwerke, Übertragungsleitungen und Fahrleitungsanlagen spielen diese Tools eine entscheidende Rolle. Die Grundlage für die Berechnungen bildet der feldverursachende Strom, der typischerweise durch Zugfahrtsimulationen oder Messungen ermittelt wird. Die erfolgreiche Validierung dieser Tools wurde in verschiedenen Projekten durch umfangreiche Messungen sichergestellt.

FABEL

FABEL zeichnet sich durch seine beeindruckende Vielseitigkeit aus, da es für sämtliche Bahnspannungen und -frequenzen konzipiert ist. Diese umfassende Auslegung gewährleistet eine breite Anwendbarkeit der Software in verschiedenen Bahnsystemen und ermöglicht es, die Magnetfeldbelastung unter unterschiedlichen Bedingungen präzise zu analysieren. FABEL ist darauf ausgerichtet, den dynamischen Anforderungen verschiedener Bahnumgebungen gerecht zu werden.

Ein herausragendes Merkmal von FABEL ist die flexible Kopplungsmöglichkeit vom Bahnstromnetz und dem speisenden Hochspannungsnetz. Diese Funktionalität eröffnet die Tür zu einer umfassenden Netzintegration, bei der die Interaktionen zwischen dem Bahnsystem und dem übergeordneten Stromnetz in die Simulation einfließen. Durch diese Kopplung können komplexe Wechselwirkungen zwischen verschiedenen Teilen des Stromnetzes detailliert analysiert und bewertet werden.

FABEL bietet die einzigartige Möglichkeit, das elektrische Netz sowohl als vereinfachtes Schleifenimpedanz-Modell als auch als Mehrleiter-Modell abzubilden. Diese Flexibilität in der Netzabbildung ermöglicht eine äußerst präzise Modellierung von Anlagen wie Unterwerken, Übertragungsleitungen und Fahrleitungsanlagen. Die Software passt sich somit den spezifischen Anforderungen des Projekts an und ermöglicht eine realitätsnahe Simulation der elektromagnetischen Umgebung.

Durch das integrierte Mehrleitermodul zeichnet sich FABEL durch seine Effizienz aus. Lastflussberechnungen und Magnetfeldberechnungen können in einem einzigen Schritt durchgeführt werden. Diese Effizienzsteigerung ist besonders wichtig, wenn komplexe Netzwerke oder umfangreiche Bahnstrecken simuliert werden müssen. Die effiziente Lösung komplexer Berechnungen ermöglicht es Ingenieuren und Forschern, präzise Ergebnisse in kürzerer Zeit zu erhalten und erleichtert damit die Analyse und Optimierung der elektromagnetischen Umgebung.

Insgesamt ermöglicht FABEL eine umfassende und detaillierte Simulation der elektromagnetischen Umgebung von Bahninfrastrukturen. Durch seine Vielseitigkeit, Kopplungsmöglichkeiten, flexible Netzabbildung und Effizienz wird FABEL zu einem unverzichtbaren Werkzeug für Magnetfeldstudien.

EMFCALC

EMFCALC zeichnet sich durch seine Fähigkeit aus, raumbezogene Berechnungen im zweidimensionalen Raum durchzuführen. Das ermöglicht eine präzise Magnetfeldberechnung basierend auf den Stromprofilen der elektrischen Anlagen. Die Berücksichtigung des räumlichen Aspekts ist wichtig, um die Magnetfeldverteilung in verschiedenen Ebenen und Richtungen zu analysieren, was eine umfassende Einsicht in die elektromagnetische Umgebung gewährleistet.

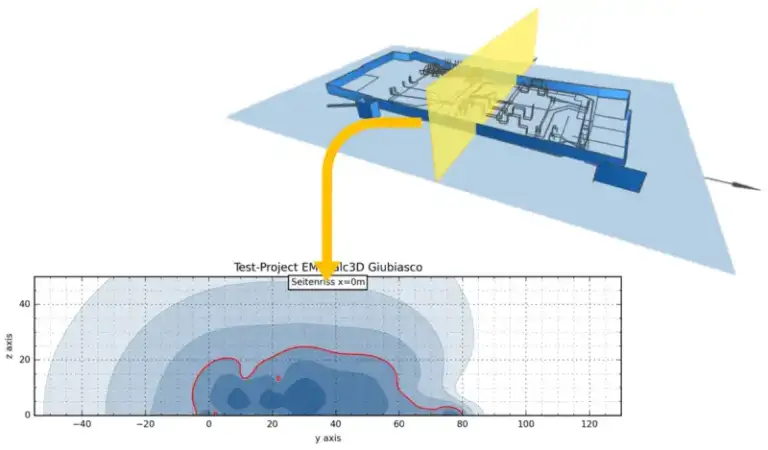

Ein weiteres herausragendes Merkmal von EMFCALC ist die Berechnung der magnetischen Flussdichte in Ebenen senkrecht zu den Leitern. Diese Daten werden durch Isolinien visualisiert, was eine klare und anschauliche Darstellung der magnetischen Felder ermöglicht. Die Flussdichteberechnung ist besonders wichtig, damit die Stärke und Verteilung der Magnetfelder präzise verstanden und visualisiert werden können.

Die Effizienz und Genauigkeit der Magnetfeldstudien werden durch die Integration von EMFCALC in FABEL maßgeblich beeinflusst. Dadurch kann EMFCALC direkt auf zeitabhängige Stromprofile aus der Lastsimulation von FABEL zugreifen. Diese Symbiose lässt eine ganzheitliche Analyse zu, bei der die Ergebnisse der raumbezogenen Berechnungen von EMFCALC in die umfassenden elektrischen Modelle von FABEL einfließen.

Insgesamt unterstreichen die Schlüsselfunktionen von EMFCALC seine Leistungsfähigkeit und Anpassungsfähigkeit an unterschiedliche Szenarien. Die Kombination aus raumbezogenen Berechnungen, Flussdichteberechnung und Integration in FABEL macht EMFCALC zu einem unverzichtbaren Werkzeug für die präzise und zuverlässige Erstellung elektrischer Modelle in den Magnetfeldstudien von Enotrac. Diese Tools spielen eine zentrale Rolle bei der Sicherstellung sicherer elektromagnetischer Umgebungen entlang von Bahninfrastrukturen.

NISV-Konformität: Standortdatenblätter und Internationale Anpassungen

Der Schutz vor elektromagnetischen Feldern in der Schweiz wird durch die „Verordnung über den Schutz vor nichtionisierender Strahlung“ (NISV) geregelt. Diese Verordnung legt die maximal zulässigen Feldstärken im Spektrum zwischen 0 Hz und 300 GHz fest und wurde im Jahr 2000 durch den Bund eingeführt. Der Vollzug dieser Verordnung obliegt den kantonalen und kommunalen Behörden, wobei die Gemeinden in der Regel für Baubewilligungen von Anlagen innerhalb von Bauzonen zuständig sind und die Kantone für Baubewilligungen außerhalb. Selbst in Bauzonen prüfen die Kantone oft die NISV-Konformität, insbesondere wenn Fachpersonal in den Gemeinden fehlt.

Die NISV erfasst ortsfeste Anlagen, die elektromagnetische Felder abstrahlen, darunter niederfrequente Quellen wie Eisenbahnen, Hochspannungsleitungen und Trafostationen, sowie hochfrequente Sender bis 300 GHz, wie Radio, TV und verschiedene Funkdienste. Nicht erfasst sind hingegen elektrische Haushaltsgeräte, Konsumgüter mit Funktechnologien sowie Anlagen innerhalb von Betrieben. Die Mobiltelefonie-Antennenanlagen mit weniger als 6 W (ERP) Leistung, sogenannte Mikro-, Pico- oder Femtozellen, sowie Mobiltelefone und Smartphones unterliegen ebenfalls nicht der NISV. Für Endgeräte gelten internationale technische Normen, die auch Vorschriften zur Begrenzung der Strahlenbelastung enthalten. Jedoch gelten die festgelegten Grenzwerte für die allgemeine Bevölkerung und nicht für berufliche Expositionen, insbesondere an Arbeitsplätzen, an denen starke elektromagnetische Felder vorhanden sind, für die die Berufstätigen entsprechend geschult sind.

Enotrac setzt höchste Maßstäbe für die NISV-Konformität im Rahmen von Plangenehmigungsverfahren in der Schweiz. In Übereinstimmung mit den strikten Vorgaben der NISV übernimmt Enotrac die präzise Erstellung von Standortdatenblättern, um sicherzustellen, dass die schweizerischen Vorschriften akribisch eingehalten werden. Die eingesetzten Simulationen zeichnen sich durch ihre Flexibilität aus, da sie in der Lage sind, internationale Standards und Grenzwerte in die Betrachtung einzubeziehen.

Die Erstellung von Standortdatenblättern bildet einen wesentlichen Schritt im Plangenehmigungsverfahren, da diese den Nachweis erbringen müssen, dass die Anlagegrenzwerte gemäß der NISV an allen Orten mit empfindlicher Nutzung (OMEN) eingehalten werden. Unsere Enotrac-Experten sorgen dafür, dass diese Anforderungen nicht nur präzise erfüllt werden und passen die Simulationen flexibel an internationale Standards an.

Gezielte Optimierung bei Grenzwertüberschreitungen

Enotrac handelt proaktiv, sobald Simulationen Probleme bei der Einhaltung der Grenzwerte aufzeigen. Durch die Entwicklung gezielter Optimierungsmaßnahmen strebt Enotrac an, Magnetfeldbelastungen zu reduzieren und damit sicherzustellen, dass sämtliche relevanten Vorschriften eingehalten werden. Diese proaktive Vorgehensweise unterstreicht das starke Engagement von Enotrac für sichere, normkonforme und internationale elektromagnetische Umgebungen.

Die Optimierungsmaßnahmen können vielfältig sein und reichen von Anpassungen in der Anlagenkonfiguration bis hin zu technologischen Innovationen. Enotrac setzt dabei auf eine ganzheitliche Herangehensweise, um die elektromagnetische Verträglichkeit zu gewährleisten und gleichzeitig effektive Lösungen zur Einhaltung der Normen zu implementieren.

Präzise Erfassung und Nachweis der Magnetfeldbelastungen

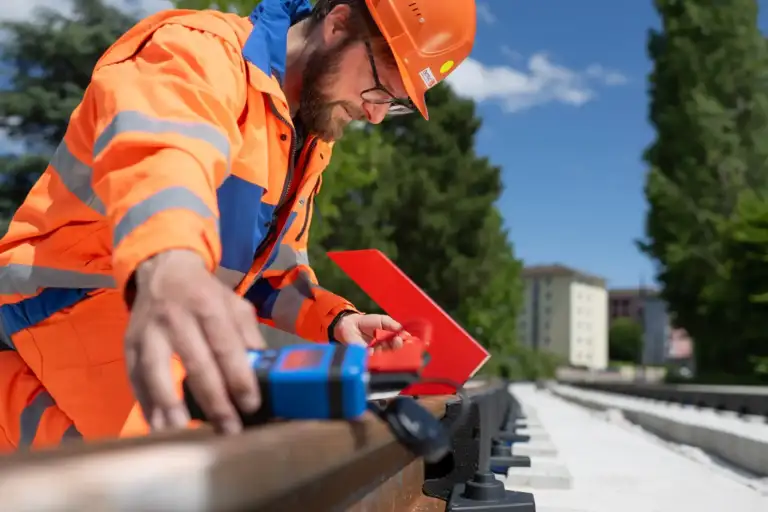

Enotrac verlässt sich nicht allein auf Simulationen, sondern führt auch NIS-Messungen durch, um die tatsächlichen Magnetfeldbelastungen von Unterwerken, Übertragungsleitungen und Fahrleitungsanlagen präzise zu erfassen. Diese Messungen dienen als rechtsgültiger und unmittelbarer Nachweis zur Einhaltung der gesetzlichen Grenzwerte. Gleichzeitig dienen sie als Standortbestimmung für geplante Überbauungsprojekte im Umfeld der elektrischen Anlagen.

Durch den Einsatz hochpräziser Messverfahren ist es unseren Enotrac-Experten möglich, eine umfassende Bewertung der elektromagnetischen Umgebung durchzuführen. Die Kombination aus Simulationen und präzisen Messungen ermöglicht eine ganzheitliche Analyse, die nicht nur den theoretischen, sondern auch den realen Magnetfeldbedingungen Rechnung trägt.

Beispiele erfolgreicher Projekte

Enotrac hat in den vergangenen Jahren eine Vielzahl von Projekten in der ganzen Schweiz umgesetzt. Zu den Kunden zählen namhafte Bahngesellschaften wie BLS AG, Matterhorn Gotthard Bahn (MGB), Rhätische Bahn (RhB), SBB, Freiburgische Verkehrsbetriebe (TPF), Transports Publics Neuchâtelois (transN) oder Zentralbahn (zb). Auch Bauherren und Architekten, deren Gebäude an Bahnanlagen grenzen, vertrauen auf die Expertise von Enotrac.

NIS-Nachweis Umbau Bahnhof Landquart (RhB)

Enotrac führte eine umfassende NIS-Studie im Rahmen des Bahnhofsumbaus in Landquart durch. Der erfolgreiche Nachweis der Einhaltung der NISV verdeutlichte das Engagement von Enotrac bei sicherheitsrelevanten Projekten im Bahninfrastrukturbereich.

Messung Magnetfeldbelastung Doppelspur Goldach – Rorschach (SBB)

Präzise Messungen wurden entlang der Doppelspur Goldach – Rorschach durchgeführt, um eine detaillierte Bewertung der Magnetfeldbelastung zu erhalten. Die Ergebnisse ermöglichten eine fundierte Analyse und notwendige Anpassungen, um die elektromagnetische Umgebung zu optimieren.

NIS-Nachweis für den Ligerztunnel (SBB)

Enotrac erbrachte einen erfolgreichen Nachweis der Einhaltung der NISV im Rahmen des Tunnelbaus für den Ligerztunnel. Die Studie ermöglichte die Konformität mit den gesetzlichen Vorgaben und somit die sichere Nutzung des Tunnels.

Abklärung NIS für Überbauung in Altstetten (Implenia)

Durch gezielte Untersuchungen trug Enotrac dazu bei, eine sichere Überbauung in Altstetten zu gewährleisten. Die NIS-Studie ermöglichte es, potenzielle elektromagnetische Belastungen zu identifizieren und entsprechende Maßnahmen zur Minimierung zu empfehlen.

NIS-Nachweis Umbau Bahnhof Sugiez (TPF)

Im Rahmen des Bahnhofsumbaus in Sugiez führte Enotrac eine NIS-Studie durch, um die Konformität mit der NISV sicherzustellen. Dies unterstreicht die Vielseitigkeit der Anwendungen von NIS-Studien bei Infrastrukturprojekten im öffentlichen Verkehr.

Abklärung NIS beim Schulhaus Allmend in Zürich-Manegg (Stadt Zürich)

Eine spezifische Prüfung der elektromagnetischen Verträglichkeit wurde für das Schulhaus Allmend in Zürich-Manegg durchgeführt. Diese Untersuchung ermöglichte es, dass Bildungseinrichtungen sicher und normkonform gestaltet werden.

Betrachtung NIS im Rahmen Änderungen Baureglement in Moosseedorf (Gemeinde Moosseedorf)

Enotrac unterstützte die Gemeinde Moosseedorf durch Beratung und Untersuchungen im Kontext von Baureglement-Änderungen. Die NIS-Studie trug dazu bei, sicherheitsrelevante Aspekte bei Bauprojekten zu berücksichtigen.

NIS-Studie für den neuen Güterterminal in Monthey (Syngenta)

Eine umfassende NIS-Studie wurde für den neuen Güterterminal in Monthey durchgeführt. Diese Studie gewährleistete die elektromagnetische Verträglichkeit und Sicherheit bei industriellen Infrastrukturprojekten.

Diese vielfältigen Projektbeispiele demonstrieren die breite Anwendbarkeit von NIS-Studien bei Enotrac in verschiedenen Szenarien und unterstreichen die Bedeutung der elektromagnetischen Sicherheit bei Infrastrukturprojekten unterschiedlichster Art.

Fazit

Enotrac positioniert sich als führender Partner im Bereich elektromagnetischer Sicherheit durch die gelungene Kombination von innovativen Simulations-Tools, präzisen NIS-Messungen und einer beeindruckenden Projekthistorie. Über die reine Einhaltung gesetzlicher Vorgaben hinaus engagiert sich Enotrac aktiv für die Optimierung von Magnetfeldbelastungen, um elektromagnetische Umgebungen nicht nur sicherer, sondern auch effizienter zu gestalten – insbesondere im Bereich von Bahnsystemen.

Enotrac zeichnet sich nicht nur als Experte in der Bahnsicherheit aus, sondern agiert als Innovationstreiber für sichere elektromagnetische Umgebungen. Die präzise Anwendung von FABEL und EMFCALC ermöglicht die detaillierte Modellierung elektrischer Anlagen, während gleichzeitig die Effizienz durch die Integration von Zeitprofilen aus Lastsimulationen gesteigert wird. Dies unterstreicht die Verlässlichkeit von Enotrac als Partner, der nicht nur die gesetzlichen Vorschriften erfüllt, sondern auch einen Schritt weitergeht, um die bestmöglichen Sicherheitsstandards zu gewährleisten.

Die proaktive Herangehensweise von Enotrac bei der Entwicklung gezielter Optimierungsmaßnahmen, insbesondere bei Grenzwertüberschreitungen, verdeutlicht das Engagement des Unternehmens für maximalen Schutz. Durch die Identifizierung und Umsetzung von Maßnahmen zur Reduzierung von Magnetfeldbelastungen stellt Enotrac sicher, dass sämtliche relevante Vorschriften eingehalten werden. Diese proaktive Haltung trägt dazu bei, nicht nur potenzielle Probleme zu erkennen, sondern sie auch im Vorfeld zu lösen. Dadurch können wir eine sichere elektromagnetische Umgebung sicherstellen.

Die umfassenden Dienstleistungen von Enotrac reichen über die bloße Einhaltung von Standards hinaus und tragen dazu bei, die Effizienz von Bahnsystemen zu optimieren. Als Innovationstreiber in der Branche nutzt Enotrac modernste Technologien und bewährte Verfahren, um nicht nur sichere, sondern auch fortschrittliche elektromagnetische Umgebungen zu schaffen. Das Unternehmen steht damit nicht nur für bahnspezifische Sicherheit, sondern auch für wegweisende Entwicklungen in der elektromagnetischen Verträglichkeit.

Insgesamt festigt Enotrac seine Position nicht nur als Dienstleister, sondern als strategischer Partner, der die Sicherheit, Konformität und Innovation im Bereich elektromagnetischer Umgebungen maßgeblich vorantreibt.
